可控硅中频电源(串联谐振）

可控硅中频电源(串联谐振）

        为了减少中频熔化电源工作时对电网产生的谐波干扰，CS中频熔化电源采用12脉冲可控硅桥式整流线路。中频电源的整流变压器采用了D/Y_-11，d₀接线形式，变压器的二次有二组三相输出，这二组输出的线电压相等，都是575V，但是相位相差30°。二组输出分别接I和II组整流桥。
    理论分析表明，通常的三相6脉冲可控硅桥式整流线路在工作时会对电网产生5次，7次，11次，13次和更高次的谐波干扰电流，这些谐波电流的大小分别是工频基波电流的1/5，1/7，1/11和1/13。由于CS2000中频熔化电源的输出功率比较大，如果采用三相6脉冲可控硅桥式整流线路，它们工作时产生的谐波干扰有可能造成当地电网谐波超标（取决于当地电网的短路容量），或导致某些精密设备和仪器不能正常工作。
    采用六相12脉冲可控硅桥式整流线路后，由于变压器的特殊接线方法，5次，7次谐波电流将在变压器内部相互抵消，从而使对电网的谐波干扰大幅度降低。12脉冲可控硅桥式整流线路的**次谐波是11次，大小是工频基波电流的1/11。
       整流桥使用可控硅而不是二极管整流。这样做具有两个明显的好处，那就是一方面可以不增加启动电阻等辅助电路就可方便实现软启动，更重要的是另一方面可控硅可以起到电子开关的作用。当中频电源中存在故障电流时，控制线路首先作出反应，立即关闭整流可控硅，迅速切断故障电流，避免快熔烧毁或者空气开关跳闸。所以采用可控硅整流的电源过电流保护同时具有三级保护功能，当出现过电流故障时，首先关闭可控硅整流桥，过电流未能消除时，快速熔断器熔断动作，当快速熔断器动作后过电流仍不能消除时，空气断路器才动作。而采用二极管整流时则不具有这种优点。
       电流信号的采集使用进口LEM公司电流传感器，LEM公司电流传感器具有1uS的响应速度，与传统的电流互感器相比，具有不可比拟的响应速度，因此可以更快地对过电流故障做出反应。

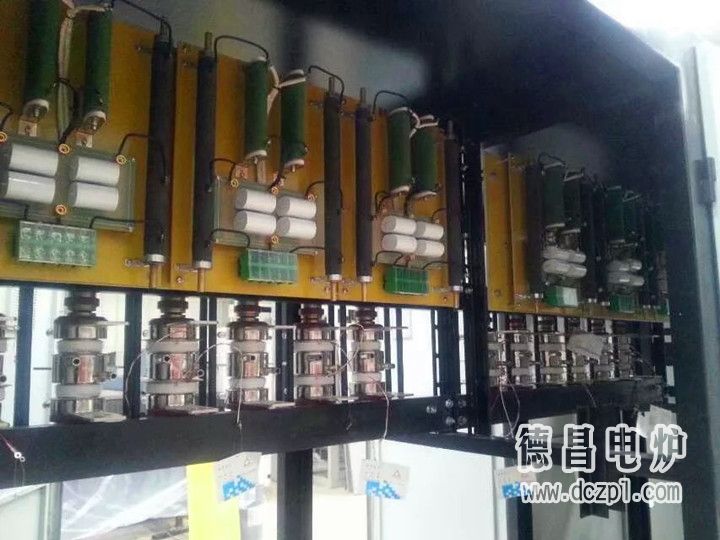

      考虑到可控硅更换和维修的方便，可控硅的安装采用水平框架结构式安装方式，这种安装方式一方面结构紧凑，占用体积小，另一方面由于采用由低到高的叠装方式，安装和和更换时仅需松开上端的压紧螺栓，然后象挪开积木一样一个一个挪去欲更换可控硅上方的散热器等组件，换上新的可控硅，再象垒积木一样一个一个恢复挪去的散热器等组件，上紧压紧螺栓便可完成可控硅的更换工作。这就便极大的方便了用户对可控硅的维修和更换。
